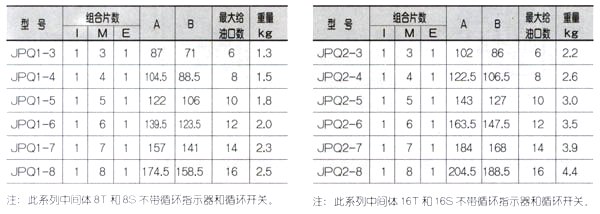

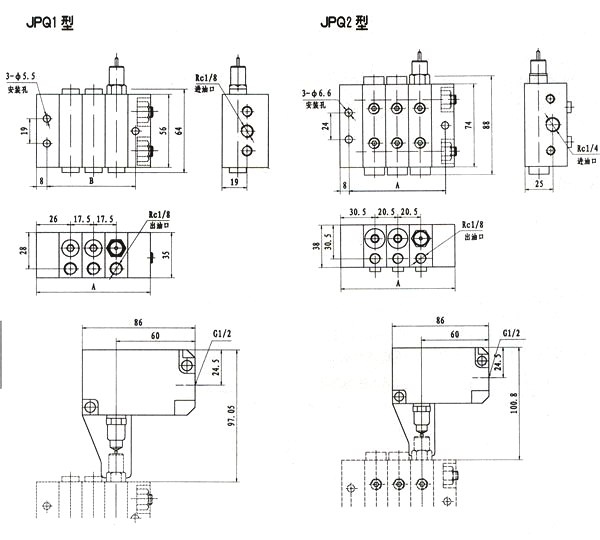

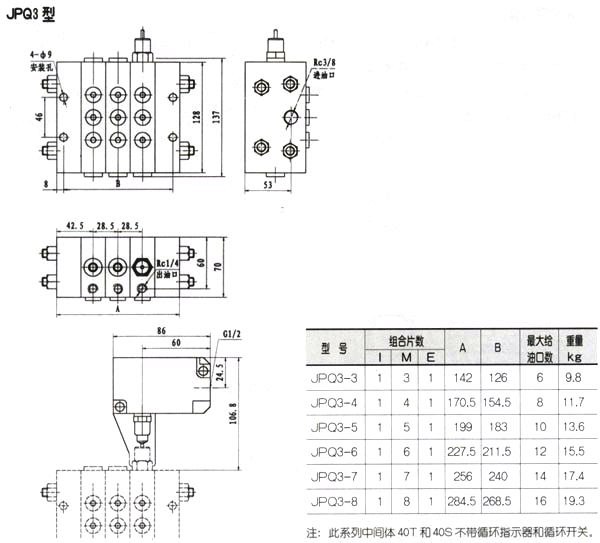

■ 外形及安装尺寸


■ 超压指示器
安装于分配器的预备出口，当润滑点或管路阻塞时，压力升高超过规定值时，指示器外部销伸出。通过系统发出的故障信号，现场查找指示器有否伸出就可直接查到所阻塞的部位。
型式 | B1/8-3 | B1/8-5 | B1/8-7 | B1/8-9 | B1/8-15 | B1/8-18 | d | R1/8 | 设定压力MPa | 3 | 5 | 7 | 9 | 15 | 18 | 型式 | B1/4-3 | B1/4-5 | B1/4-7 | B1/4-9 | B1/4-15 | B1/4-18 | d | R1/4 | 设定压力MPa | 3 | 5 | 7 | 9 | 15 | 18 |
■ 溢流指示器
安装于环境恶劣易发生阻塞部位的各分配器预备出口上，当润滑点或管路阻塞时，压力异常升高超过规定值时，分配器被阻塞点的所供脂从溢流口向外溢出，经查看溢流点即为被阻塞的故障点。
只适用于连续作业部位，不许影响其它分配器动作的场合。  型式 | B1/8-5 | B1/8-7 | B1/8-9 | B1/8-15 | B1/8-18 | d | R1/8 | 设定压力MPa | 5 | 7 | 9 | 15 | 18 | 型式 | B1/4-5 | B1/4-7 | B1/4-9 | B1/4-15 | B1/4-18 | d | R1/4 | 设定压力MPa | 5 | 7 | 9 | 15 | 18 |
■ 使用须知
1． 适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）或粘度等级大于N120的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 使用润滑油时压力不准超过10MPa。
4． 连接各片的螺栓拧紧程度尽量一致，否则会造成活塞不动作。
5． 任何一个给油口堵塞，整个分配器将不动作。
■ 订货说明
订货时请用完整的型号标记并提供联接示意图。
例如：
下面是一组递进分配器的订货标识示例，型号标记
JPQ2－3（24T＋40T2C＋40S）－R |
