二位四通换向阀24EJF－M型

　　■ 用途
　　该型换向阀适用于公称压力40Mpa的干、稀油集中润滑系统中，以转换供油方向或开闭供油管路。
　　■ 特点
　　采用大扭矩直流减速电机驱动滑阀移动，即使在恶劣的工作条件下（如低温、高粘度油脂等）也能可靠工作。滑阀在很短的时间内以调整运行，减少往复，从而避免过早磨损。该型换向阀可以用作二位二通、二位三通及二位四通三种型式使用。

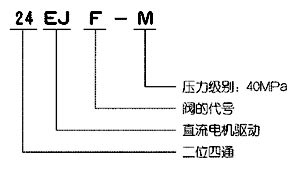

　　■ 型号说明（引进型号SA-V）

　　■ 技术参数

型　号	公称压力　　MPa	换向时间 s	扭矩　　　　N.m	电机功率　　　　　　w	电源电压　　　v	重量　　　　　　kg
24EJF－M	40	0.5	20	0.4~0.6	~220	13

　　适用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）和粘度等级大于N68的润滑油。 适用环境温度-20℃ - +80℃。
　　■ 工作原理
　　该型换向阀主要由直流减速电机、限位开关、换向阀体、整流变压器及外壳组成。
　　系统中电控箱发出换向信号，直流电机转动，通过偏心轮带动滑阀移动。当滑阀移动到所需要的位置时，滑阀端部的档板触动限位开关动作，直流电机停止转动，换向阀完成了一次换向过程。
　　■ 使用须知
　　1. 应安装在系统被控主、支管路的前端，位于通风、干燥便于检查的地方。
　　2. 作二位二通阀作用时，须把出油口"B"及回油口"R"封死。
　　3. 作二位三通阀使用时，须把出油口"B"封死。
　　4. 电控接线按右图原理连接。

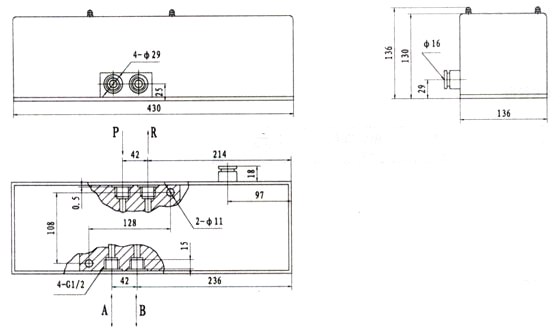

　　■ 外形及安装尺寸
　　■ 订货说明
　　订货标识：24EJF－M　二位四通换向阀
　　　　　　　JB/T8463－96　1台
