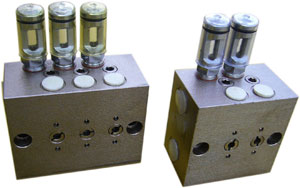

双线分配器AG6型
■ 用途
该型分配器适用于公称压力为40MPa的双线集中润滑系统中，作为向润滑点分配润滑剂的元件。
其给油口在分配器的上下面，分配器活塞正反向动作一个循环，各给油口分别出油一次，可以从上部指示杆的动作直接观察分配器的工作情况，通过调整螺钉可以在规定的范围内调整给油量。每一对给油口中间设有单双出口适配器，单双出口转换方便。分配器的进出油口螺纹有BSP和NPTF两种型式。
■ 技术参数
|
型 号
|
公称压力 MPa
|
动作压力
MPa
|
给油口数
|
每口每次给油量ml
|
连接螺纹
|
重量 kg
|
|
最大
|
最小
|
|
671300
|
40
|
≤1.5
|
1-2
|
3
|
0.5
|
BSP
|
1.60
|
|
672300
|
2-4
|
2.25
|
|
673300
|
3-6
|
2.95
|
|
674300
|
4-8
|
3.55
|
|
671310
|
1-2
|
NPTF
|
1.60
|
|
672310
|
2-4
|
2.25
|
|
673310
|
3-6
|
2.95
|
|
674310
|
4-8
|
3.55
|

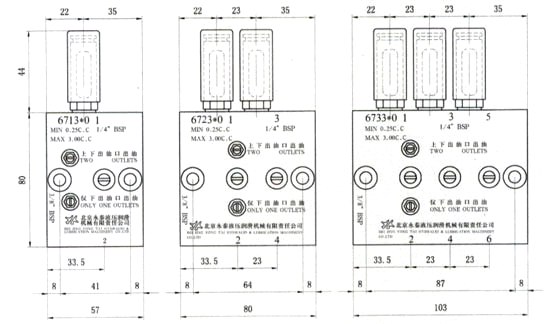

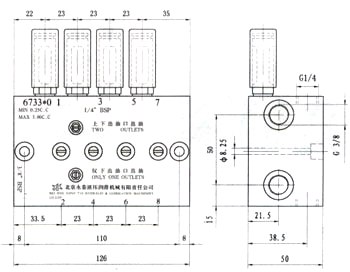

■ 外形及安装尺寸
■ 使用须知
1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 在灰尘大，幅射热高的场合使用，应配备防护罩。
4． 给油量的调整：旋动限位器上的调整螺钉，可以根据润滑点的实际需要在最大和最小的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时给油量已调至最大值。
5． 上下给油口合并：松开压紧螺母，按标牌的指示旋转适配器活塞，拧紧压紧螺母，不用的给油口用相应螺塞和密封垫堵死。这样，留下的给油口的给油量为0.5~6ml/循环。
■ 订货说明
1. 如果要求分配器在出厂时某对给油口调整为一个给油口，请在订货合同中说明。无特别要求，供货时均为两个给油口。
2. 订货标识：
如订购6个给油口，连接螺纹为BSP的AG6型双线分配器10台，订货标识为：
673300 AG6双线分配器 10台。
