电气控制箱R1902型

　　■ 用途
　　用于控制一套 DRB-L**-H 电动润滑泵及补脂泵组成的环式双线干油集中润滑系统，能够对润滑点定时自动供送润滑脂，供脂完成后自动停止。当贮油器中油位到达下限时，补脂泵自动启动，油位到达上限时自动停止。
　　控制箱能发出“供油时间延长“、“电机过载“、“贮油器油位低“等故障信号，接线端子处设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。

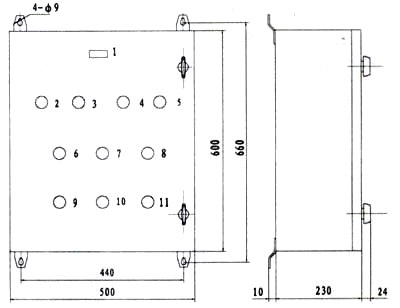

　　■ 外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　■ 标牌内容

序号	标牌内容
1	计数器
2	电源
3	加油泵工作
4	润滑泵运行
5	润滑泵停止
6	供油时间延长
7	贮油器油位低
8	电机过载
9	启动加油泵
10	解除报警
11	任意运转

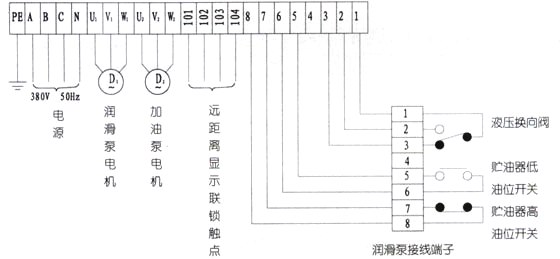

　　■ 外部接线图
　　■ 使用须知
　　1． 适用主电源AC380V，50Hz。
　　2． 适用环境温度-10℃~40℃，湿度90%。
　　3． 周围环境无导电的介质（气体、液体）。
　　4． 垂直安装。
　　5． 电机及电控制箱外壳必须接地。
　　■ 订货说明
　　订货标识：
　　R1902　型电气控制箱　3台。
