双线分配器SSPQ－P型
■ 用途
该型分配器用于公称压力为40Mpa的双线集中润滑系统中，在两
条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
根据给油量的不同，该型分配器有3个系列。其中给油量为0.5ml/循环的2个系列上面及底面均有出油口，分配器供油活塞正反向动作一个工作循环，上下给油口各排出润滑剂一次。给油量为3ml/循环的分配器只在底面有给油口，分配器供油活塞正反向动作一个工作循环，均从此给油口排出润滑剂，合计量为额定给油量，给油量可以调节，有三种调节形式。上下对应的一组给油口之间预设有将给油口合二为一的螺堵，改变给油口数量非常方便。

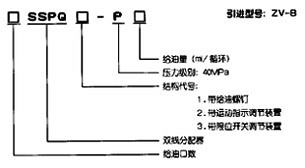

■ 型号说明
■ 技术参数
|
公称压力 MPa
|
动作压力 MPa
|
控制活塞工作 油量ml
|
每给油口额定给油量ml/循环
|
给油口数
|
配带装置
|
|
40
|
≤1.5
|
0.3
|
0.5
|
1~8
|
给油螺钉，运动指示调节装置
|
|
1.5
|
给油螺钉，运动指示调节装置，限位开关调节装置 |
|
3.0
|
1~4
|
运动指示调节装置 |

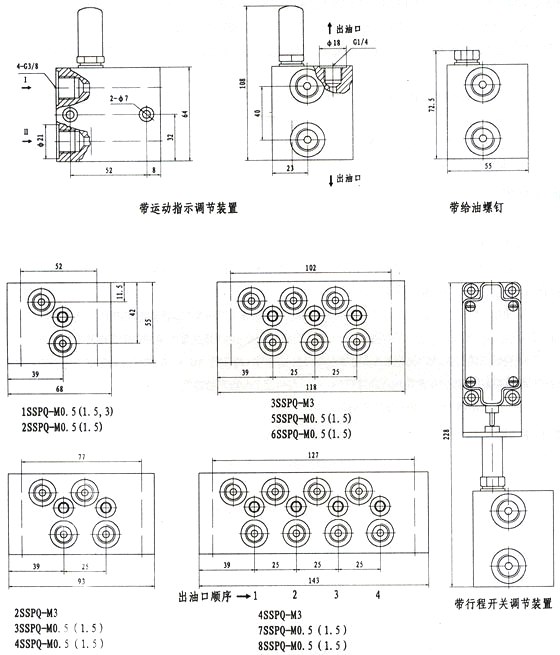

■ 外形及安装尺寸
■ 结构形式
1． 具有给油螺钉的双线分配器，其给油量为额定给油量的1/1、1/2和1/4（限于0.5ml和1.5ml两个系列），通过选择不同给油指数的给油螺钉来实现，给油指数分别为1、2、4，在订货时须按每对给油口从左至右的顺序注明给油指数。该种结构形式的分配器主要用于工作环境恶劣（如幅射热高，环境脏，不便于观察等）的场合。
2． 具有无能无力指示调节装置的分配器，可以从指示杆的动作直接观察分配器的工作情况，可以调节调整螺钉在最大天零的范围内方便地调整各个给油口的给油量。调整应在指示杆缩回去的状态下进行。该种结构形式的分配器用于一般的工作场合。
3． 具有行程开关调节装置的分配器（仅限于1.5ml系列）其给油量可在最大到零的范围内进行调整，活塞的动作通过行程开关转换成电信号，可以在远程对分配器的动作进行监视。
4． 给油口数目为1、3、5、7时，最右端上边的给油口出厂时已用螺堵堵住，两给油口间的螺堵已取掉，下边的给油口给油量将增加一倍。
■ 使用须知
1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 分配器出厂时右端进油口装有2介中螺塞，如串联使用时须将其取掉。并联使用时，分配器左右进油口进油均可，在右边进油时须将螺塞取下安装在左端。
4． 如果某一给油口不使用，对于只在底面有给油口的分配器将其用螺塞及密封垫封堵即可；对于上下均有给油口的应从上给油口取出中间的分隔螺塞（s=3内六方搬手），然后将不用的那个给油口用螺塞及密封垫封堵。
5． 带有给油螺钉或运动指示调节装置的双线分配器用内六角螺钉m6×50两件及分配器底板固定。带有行程开关调节装置的双线分配器用内六角螺钉m6×90两件及分配器底板固定。
6． 出厂时分配器的给油量已调至最大值。
■ 订货说明
1． 带给油螺钉的分配器（SSPQ1型）订货时须按每对给油口从左至右的顺序注明给油指数，不注均按给油指数1供货。
2． 用行程开关调节装置的分配器（SSPQ3型），每块只带一件限位开关调节装置，如有特殊需要，每对给油口均可配带，须注明，单独订货。
3． 给油口为奇数的分配器，应注明不用的那个给油口位置，不注均按右端上给油口封堵供货。
4． 分配器安装使用温度＞+80℃时应在订货合同中注明，以便供货时使用耐高温油封。
5． 订货标识：
1） 如订购8个给油口，额定给油量为1.5ml/循环，带运动指示调节装置的40Mpa双线分配器10台，订货标识为：
8SSPQ2－P1.5 双线分配器 JB/T8462－96 10台
2） 如订购6个给油口，额定给油量为0.5 ml/循环，带给油螺钉，给油指数为2、2、1的40Mpa分配器10台，订货标识：
6SSPQ－P0.5 双线分配器 给油指数2、2、1、 JB/T8462－96 10台。
