双线给油器SGQ型
■ 用途
SGQ型双线给油器适用于公称压力为10MPa的双线干油集中
润滑系统中，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
该型给油器有单向出油和双向出油两种结构形式，单向出油的给油器，只有下给油口，供油活塞正反向动作均从下给油口排油。双向出油的给油器有上下给油口，供油活塞正反向动作时，上下给油口分别排油。根据给油量的不同，该型给油器共有5个系列。可以从上部指示杆的动作直接观察给油器的工作情况，并且可以通过调整螺钉在规定的范围内方便地调整各个给油口的给油量。
■ 型号说明
■ 使用须知
1. 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）。
2. 适用环境温度-20℃~+80℃。
3. 给油器的两个进油口分别与两条供油管路连接，且两侧是贯通的，某一侧的进油口不用时应堵上螺塞。
4. 在灰尘大，幅射热高的场合使用时应配备防护罩。
5. 如果某个给油口不使用，对单向出油的给油器用螺塞封堵给油口即可，对双向出油的给油器则不可，堵死一个给油口，对应的另一个给油口也将不出油。
6. 给油量的调整：旋动限位器上的调整螺钉，可以根据润滑点的实际需要在最大和最小的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时，给油量已调至最大值。

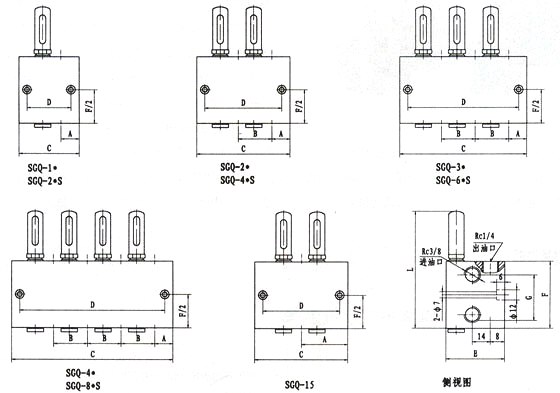

■ 外形安装尺寸
■ 技术参数
|
型
号
|
给油
口数
|
公称压力
MPa
|
每口每次给油量ml
|
尺寸mm
|
重量
kg
|
|
系列
|
min |
max |
C |
E |
L |
F |
A |
B |
D |
G |
|
SGQ-11
|
1
|
10
|
1 |
0.1 |
0.5 |
54 |
44 |
85 |
56 |
20 |
23 |
40
|
34 |
1.0
|
|
SGQ-21
|
2 |
77 |
63 |
1.3
|
|
SGQ-31
|
3 |
100 |
86 |
1.8
|
|
SGQ-41
|
4 |
123 |
109 |
2.3
|
|
SGQ-21S |
2 |
54 |
40
|
1.0 |
|
SGQ-41S |
4 |
77 |
63 |
1.3 |
|
SGQ-61S |
6 |
100 |
86 |
1.8 |
|
SGQ-81S |
8 |
123 |
109 |
2.3 |
|
SGQ-12 |
1 |
2 |
0.5 |
2 |
55 |
47 |
99 |
62 |
20 |
25 |
41 |
40 |
1.1 |
|
SGQ-22 |
2 |
80 |
66 |
1.7 |
|
SGQ-32 |
3 |
105 |
91 |
2.3 |
|
SGQ-42 |
4 |
130 |
116 |
2.8 |
|
SGQ-22S |
2 |
55 |
41 |
1.1 |
|
SGQ-42S |
4 |
80 |
66 |
1.7 |
|
SGQ-62S |
6 |
105 |
91 |
2.3 |
|
SGQ-82S |
8 |
130 |
116 |
2.8 |
|
SGQ-13 |
1 |
3 |
1.5 |
5 |
55 |
53 |
105 |
65 |
20 |
25 |
41 |
40 |
1.4
|
|
SGQ-23
|
2
|
80 |
66 |
2.0
|
|
SGQ-33
|
3
|
105 |
91 |
2.7
|
|
SGQ-43
|
4
|
130 |
116 |
3.3
|
|
SGQ-23S
|
2
|
55 |
41
|
1.4
|
|
SGQ-43S
|
4
|
80 |
66 |
2.0
|
|
SGQ-63S
|
6 |
105 |
91 |
2.7
|
|
SGQ-83S
|
8 |
130 |
116 |
3.3
|
|
SGQ-14
|
1 |
4 |
3 |
10 |
58 |
57 |
123 |
77 |
20 |
30 |
44
|
52 |
1.8
|
|
SGQ-24
|
2 |
88 |
74 |
2.9
|
|
SGQ-24S
|
2 |
58 |
44 |
1.8
|
|
SGQ-44S |
4 |
88 |
74 |
2.9 |
|
SGQ-15
|
1 |
5 |
6 |
20 |
88 |
57 |
123 |
77 |
50 |
- |
74 |
52 |
2.9
|
■ 订货说明
1． 给油器安装使用环境温度＞+80℃时时应在合同中注明的，以便供货时使用耐高温油封。
2． 订货标识：
如订购公称压力为10MPa，4个给油口，每口给油量（最大）为2ml的双向出油给油器10台，订货标识为：
SGQ－42S 双线给油器 JB/ZQ4089－87 10台
