双线分配器VSK型
■ 用途
该型分配器适用于公称压力不40MPa的双线集中润滑系统中，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
该型分配器有VSKH和VSKV两个系列。VSKH分配器给油口在分配器的上下面，VSKV分配器给油口在分配器的正前面。分配器供油活塞正反向动作一次，各给油口排油一次。可以从指示杆的动作直接观察分配器的工作情况，并且可以通过调整 螺钉在规定的范围内方便地调整各个给油口的给油量。

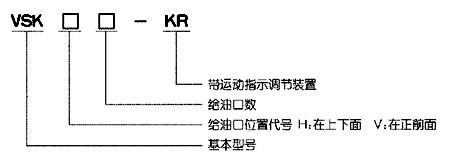

■ 型号说明
■ 技术参数
|
型 号
|
公称压力
MPa
|
动作压力
MPa
|
额定给油量
ml/循环
|
给油口数
|
调整螺丝每圈
调整量ml
|
|
VSKH－KR
|
40
|
≤1.5
|
0~1.15
|
2~8
|
0.07
|
|
VSKV－KR
|

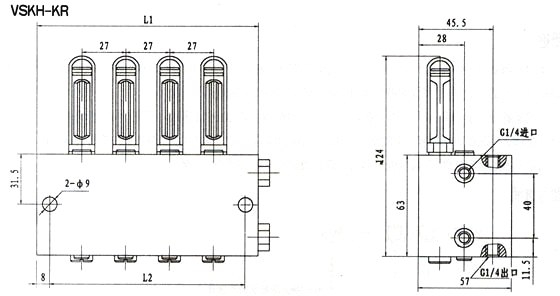

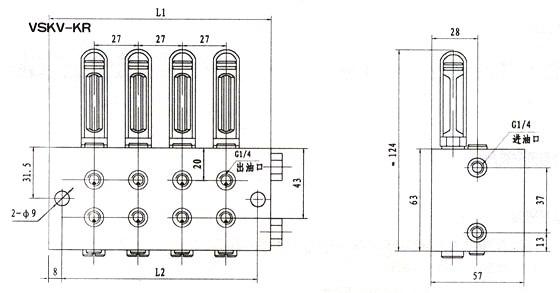

■ 外形及安装尺寸
|
型号
|
L1
|
L2 |
型号 |
L1 |
L2 |
|
VSKH2-KR
|
52
|
36
|
VSKV2-KR
|
52
|
36 |
|
VSKH4-KR
|
80
|
64 |
VSKV4-KR
|
80
|
64
|
|
VSKH6-KR |
108 |
92 |
VSKV6-KR |
108 |
92 |
|
VSKH8-KR
|
136
|
120 |
VSKV8-KR
|
136 |
120
|
■ 使用须知
1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 使用介质为润滑油时，请在20MPa以下使用。
4． 在灰尘大，幅射热高的场合使用，应配备防护罩。
5． 给油量的调整：旋动限位器上的调整螺钉，可以根据润滑点的实际需要在最大和最小的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时给油量已调至最大值。
■ 订货说明
1． 分配器安装使用温度＞+80℃时，应在订货合同中注明，以便供货时使用耐高温油封。
2． 订货标识：VSKH6－KR 双线分配器 10台。
