干油集中润滑系统常用的主要有双线式、单线式、多线式等几种方式，每种方式均有其优缺点，应根据不同的润滑要求设计、选用。
一、 双线式干油集中润滑系统
■ 概述

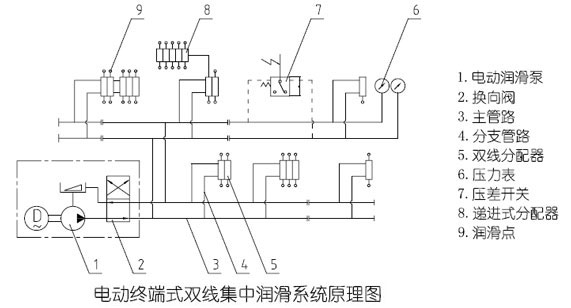

双线式干油集中润滑系统主要由润滑泵、换向阀、两条主管路、分支管路、双线分配器、压差开关（压力操纵阀）、电控箱及管路附件等组成。
润滑泵输出的润滑经过换向阀交替由两条主管路输送到双线分配器的进口，经过双线分配器定量分配后送往各个润滑点。工作过程中，两条主管路中管Ⅰ供送压力润滑剂，管路Ⅱ向润滑泵的贮油器开放。双线分配器的活塞由供送的润滑剂推动，只要管路Ⅰ内的压力达到分配器动作所需的压力，分配器活塞即动作，将定量的润滑剂挤压到润滑点。分配器动作完成又使管路Ⅰ内的压力继续上升，当管路Ⅰ内各处的压力都超过分配器动作所需的压力时，分配器全部动作，系统完成了一次给油过程。当管路Ⅰ内的压力上升到压差开关（压力操纵阀）动作所需的压力时，压差开关动作，向电控箱发出一个信号，电控箱控制换向阀换向，切换供油管路，管路Ⅰ向贮油器开放，卸荷，管路Ⅱ供送压力润滑剂。随着管路Ⅱ中压力的上升，双线分配器的活塞向上述相反的方向动作，将定量的润滑剂通过分配器的另一给油口挤压到润滑点。当压差开关再次发出信号，换向阀再次切换供油管路时，系统进行了一个完整的给油物质循环。系统中所有润滑点均得到了定量的润滑剂。

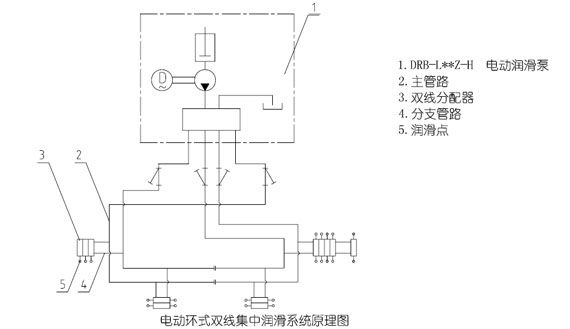

双线式润滑系统又可分为终端式和环式两种形式，以上是终端式系统的工作过程，环式系统的不同之处在于：系统中不设压差开关（压力操纵阀），两条供油主管路末端直接和换向阀连接，由主管路的末端压力控制换向阀换向。
电控箱控制整个系统自动运转，定时、定量向润滑点供送润滑剂。
■ 特点
（1） 给油定量准确。分配器采用容积计量，给油量不受外界因素的影响。分配器设置了给油量调整机构，可以精确调整给油量。
（2） 给油可靠。由润滑泵输出的高压润滑剂直接推动分配器活塞向润滑点压送润滑剂，只要润滑泵有足够高的压力，分配器即可动作。
（3） 系统扩展方便。系统安装后需要增加或减少润滑点都很方便。
（4） 某些润滑点堵塞，不影响其他润滑点的供油，系统仍可正常工作。
（5） 给油范围大，点数多。公称压力40Mpa的系统可向半径100米，多达1000个润滑点供送润滑脂。
■ 几点说明

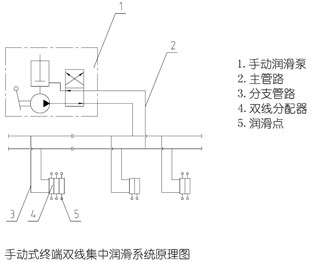

（1）润滑点少，润滑周期长的场合，可以采用手动终端式双线系统。
由手动润滑泵通过双线分配器向润滑点供送润滑剂。换向阀一般设置在润滑泵内，由人工操作换向。
（2）润滑泵尽可能布置在系统的中间位置，这样可以使整个系统的工作压力较低，有利系统正常工作。
（3）压差开关（压力操纵阀）应布置在距润滑泵最远的主管路末端，其后应设置一块双线分配器，以便使压差开关中的油脂得到更新，使其正常工作。
（4）双线分配器应并联使用，局部也可以串联，但串联的数量不宜过多，双线分配器的出口也可以接递进式分配器，进行二级分配。
■双线系统的元件配置
|
公称压力MPa
|
配管方式
|
润滑泵
|
换向阀
|
压差开关
|
双线分配器
|
电气控制箱
|
|
40
|
终端式
|
DRB－P系列
|
24EJF－M
|
YCK－M5
|
SSPQ－P型
|
GDK型
|
|
40
|
终端式
|
ZPU型
|
EM型
|
YCK－M5
|
VS型
VSK型
VTSK型
|
|
|
20
|
终端式
|
DRB－L＊＊Z－Z
|
|
YZF－L4
|
SSPQ－L型DSPQ－L型
|
R1904型
|
|
20
|
环 式
|
DRB－L＊＊Z－H
|
|
|
SSPQ－L型
DSPQ－L型
|
R1902型
|
二、 单线递进式干油集中润滑系统
■ 概述

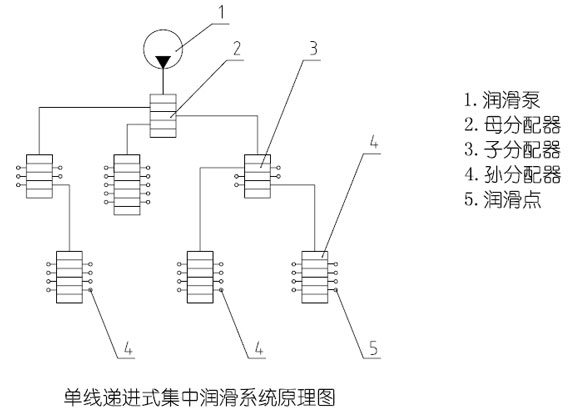

单线递进式系统主要由润滑泵、一根供油管、分支管路、各级递进式分配器及电控箱组成。
润滑泵输出的润滑剂经过母分配器定量地分配到子分配器，子分配器出口排出的润滑剂直接或通过孙分配器的再次分配进入润滑点。工作过程中，当供油管内的压力达到分配器动作所需的压力时，分配器的一组活塞即动作，将定量的润滑剂从出口排出，该组活塞动作完成后，正好打开一组活塞的供油通道为。一块分配器中的各组活塞依次递进动作，从而完成向润滑点定量供送润滑剂的功能。递进式润滑系统组合比较灵活，设计不同的组合可以满足不同润滑要求。
■ 特点
（1） 供油主客路只有一要，配管简单，在运动部分上的润滑点容易实现供油。
（2） 给油定量准确，只要系统工作，各个润滑点即可获得预定的给油量。
（3） 系统中只要有一点堵塞，整个系统将不动作。利用这一特点，系统中只要监视母分配器的动作，就可实现对整个系统的监控。
（4） 系统扩展不方便。系统安装后，需要增加润滑点，必须改变原系统中分配器的形式，有时需要停止某些润滑点供油也不方便。
■单线递进系统的元件配置
|
润滑泵
|
分配器
|
|
DRB-P系列电动润滑泵
|
JPQ－L型单线递进式分配器
|
|
DB－N型单线润滑泵
|
SSV型 单线递进式分配器
|
|
DB－63单线干油泵
|
JPQ型单线递进式分配器
|
|
|
JPQ－K型单线递进式分配器
|
|
JRB－3型脚踏润滑泵
|
|
三、 多线式干油集中润滑系统
■ 概述

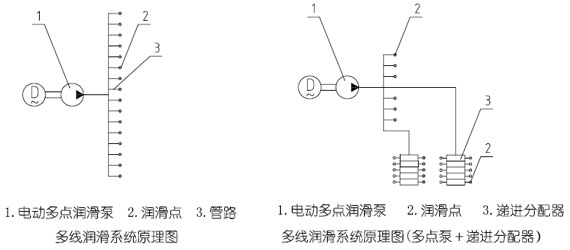

多线式集中润滑系统由多点润滑泵直接或通过递进式分配器向润滑点供送润滑脂。多点润滑泵压油部件的数量可以增减，每个压油部件的给油量可以调整。该系统配置简单，费用低，适合用于小型或单机设备的润滑。
■多线系统的元件配置
|
润滑泵
|
分配器
|
|
DDB-10多点干油泵
|
JPQ－L型单线递进式分配器
|
|
DDB－18多点干油泵
|
SSV型单线递进式分配器
|
|
DDB－36多点干油泵
|
JPQ型单线递进式分配器
|
|
|
JPQ－K型单线递进式分配器
|
