单线递进式分配器JPQ型
■ 用途
该型分配器适用于润滑点密集，耗脂量不同，给油频繁，公称压力
为20MPa的单线集中润滑系统中，组成子母式分配系统实现分区控制进行润滑的场合。
该型分配器由供给体（I）、端部体（E）及3~8片中间体（M）用螺栓连接而成，中间体有不同规格的若干种给油量及不同的给油口布置。选择不同的中间体可以组成多种规格的分配器，以满足润滑要求。分配器正常的给油口在分配器的两侧，在上面还设置有预备出口。给油口内均装有止回阀，能防止因润滑点背压而产生的润滑剂逆流，保证给油定量准确。

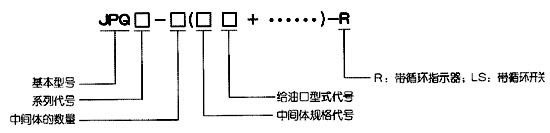

■ 型号说明
|
给油口型号
|
|
T
|
基本型，左右两侧均有给油量口 |
|
S
|
只有一个给油口（T型两给油口相通），左右均可 |
|
LC
|
没有左给油口，左给油口与邻接的后一个中间体给油口合并油量 |
|
RC
|
没有右给油口，右给油口与邻接的后一个中间体给油口合并油量 |
|
2C
|
没有给油口，左右给油口均与邻接的后一个中间体给油口合并油量 |
■ 技术参数
|
分配器系列
|
JPQ1
|
JPQ2
|
JPQ3
|
|
公称压力MPa
|
20（L）
|
|
动作压力MPa
|
0.7
|
1.2
|
|
允许最大动作频率(次/分钟)
|
200
|
180
|
|
中间体规格
|
8T，8S
|
16T，16S
|
40T，40S
|
|
16T，16S
|
24T，24S
|
80T，80S
|
|
24T，24S
|
32T，32S
|
120T，120S
|
|
|
40T，40S
|
160T，160S
|
|
|
48T，48S
|
200T，200S
|
|
|
56T，56S
|
240T，240S
|
注：一个中间体的活塞往复一个双行程为一次循环，一台分配器的每个中间体均动作一个循环是该台分配器的一次循环，一台分配器的所有中间体在单位时间内的循环次数之和是该台分配器的动作频率。
中间体的给油量和给油口数
|
中间体规格
|
6T
|
8S
|
16T
|
16S
|
24T
|
24S
|
32T
|
32S
|
40T
|
40S
|
48T
|
48S
|
| 给油量（ml/循环） |
0.08
|
0.16
|
0.16
|
0.32
|
0.24
|
0.48
|
0.32
|
0.64
|
0.40
|
0.80
|
0.48
|
0.96
|
|
给油口数
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
|
中间体规格
|
56T
|
56S
|
80T
|
80S
|
120T
|
120S
|
160T
|
160S
|
200T
|
200S
|
240T
|
240S
|
| 给油量（ml/循环） |
0.56
|
1.12
|
0.80
|
1.60
|
1.20
|
2.40
|
1.60
|
3.20
|
2.0
|
4.0
|
2.4
|
4.8
|
|
给油口数
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|

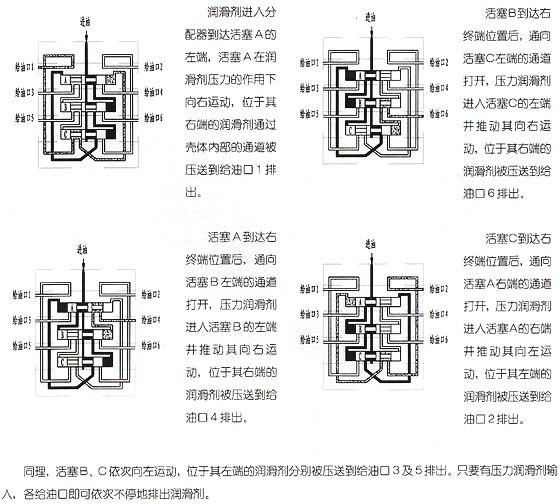

■ 动作说明
■ 外形及安装尺寸（请点击查看）

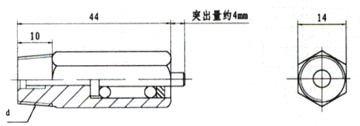

■ 超压指示器
安装于分配器的预备出口，当润滑点或管路阻塞时，压力升高超过规定值时，指示器外部销伸出。通过系统发出的故障信号，现场查找指示器有否伸出就可直接查到所阻塞的部位。
|
型式 |
B1/8-3 |
B1/8-5 |
B1/8-7 |
B1/8-9 |
B1/8-15 |
B1/8-18 |
|
d |
R1/8 |
|
设定压力MPa |
3 |
5 |
7 |
9 |
15 |
18 |
|
型式 |
B1/4-3 |
B1/4-5 |
B1/4-7 |
B1/4-9 |
B1/4-15 |
B1/4-18 |
|
d |
R1/4 |
|
设定压力MPa |
3 |
5 |
7 |
9 |
15 |
18 |

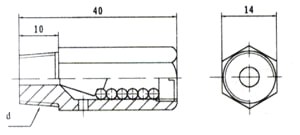

■ 溢流指示器
安装于环境恶劣易发生阻塞部位的各分配器预备出口上，当润滑点或管路阻塞时，压力异常升高超过规定值时，分配器被阻塞点的所供脂从溢流口向外溢出，经查看溢流点即为被阻塞的故障点。
只适用于连续作业部位，不许影响其它分配器动作的场合。
|
型式 |
B1/8-5 |
B1/8-7 |
B1/8-9 |
B1/8-15 |
B1/8-18 |
|
d |
R1/8 |
|
设定压力MPa |
5 |
7 |
9 |
15 |
18 |
|
型式 |
B1/4-5 |
B1/4-7 |
B1/4-9 |
B1/4-15 |
B1/4-18 |
|
d |
R1/4 |
|
设定压力MPa |
5 |
7 |
9 |
15 |
18 |
■ 使用须知
1． 适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）或粘度等级大于N120的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 使用润滑油时压力不准超过10MPa。
4． 连接各片的螺栓拧紧程度尽量一致，否则会造成活塞不动作。
5． 任何一个给油口堵塞，整个分配器将不动作。
■ 订货说明

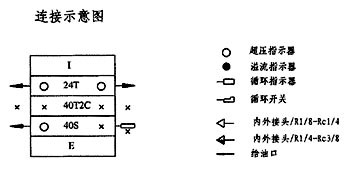

订货时请用完整的型号标记并提供联接示意图。
例如：
下面是一组递进分配器的订货标识示例，型号标记
JPQ2－3（24T＋40T2C＋40S）－R
