双线分配器SSPQ－L型
■ 用途
SSPQ－L型分配器适用于公称压力为20MPa的双线集中润滑系统，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
该型分配器的正面及底面均有给油口，分配器活塞正反向动作分别从正面和底面给油口排油。系统工作一个循环（即两条供油管各供油一次）各给油口分别出油一次。根据给油量的不同，该型分配器有4个系列。其中SSPQ－L2、L3、L4三种系列的分配器外形尺寸相同，替换方便。可以从上部指示杆的动作直接观察分配器的工作情况，并且可以通过调整螺钉在埃塞俄比亚的范围内方便地调整给油口的给油量。

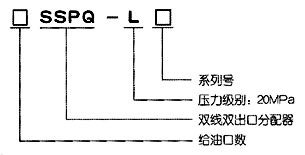

■ 型号说明
■ 技术参数
|
型 号
|
公称压力
MPa
|
动作压力
MPa
|
给油口数
|
每口每次 给油量ml
|
调整螺丝每转一圈的调整量ml
|
损失量 ml
|
重量 kg
|
|
标准型号
|
原型号
|
最大
|
最小
|
|
2SSPQ－L1
|
DW－22H
|
20
|
≤1.8
|
2
|
0.6
|
0.15
|
0.04
|
0.17
|
0.5
|
|
4SSPQ－L1
|
DW－24H
|
4
|
0.8
|
|
6SSPQ－L1
|
DW－26H
|
6
|
1.1
|
|
8SSPQ－L1
|
DW－28H
|
8
|
1.4
|
|
2SSPQ－L2
|
DW－32H
|
≤1.5
|
2
|
1.2
|
0.2
|
0.06
|
0.20
|
1.4
|
|
4SSPQ－L2
|
DW－34H
|
4
|
2.4
|
|
6SSPQ－L2
|
DW－36H
|
6
|
3.4
|
|
8SSPQ－L2
|
DW－38H
|
8
|
4.4
|
|
2SSPQ－L3
|
DW－42H
|
2
|
2.5
|
0.6
|
0.10
|
1.4
|
|
4SSPQ－L3
|
DW－44H
|
4
|
2.4
|
|
6SSPQ－L3
|
DW－46H
|
6
|
3.4
|
|
8SSPQ－L3
|
DW－48H
|
8
|
4.4
|
|
2SSPQ－L4
|
DW－52H
|
≤1.2
|
2
|
5.0
|
1.2
|
0.15
|
1.4
|
|
4SSPQ－L4
|
DW－54H
|
4
|
2.4
|
|
6SSPQ－LE
|
DW－56H
|
6
|
3.4
|
|
8SSPQ－L4
|
DO－58H
|
8
|
4.4
|

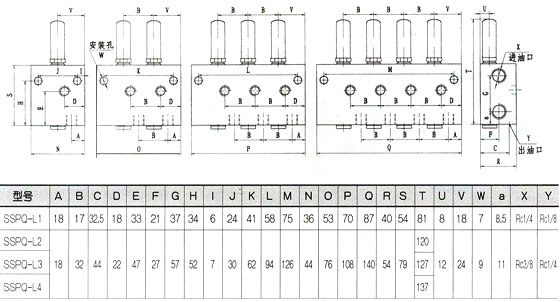

■ 外形及安装尺寸

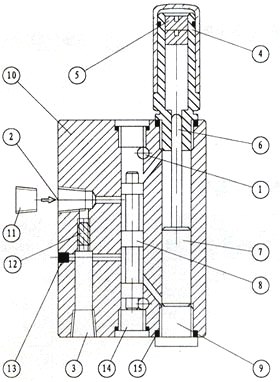

■ 使用须知
1．适用介质为锥入度≥220（25 ℃，150g）1/1Omm 的润滑脂（NLGIO#-3#）或粘度等级大于 N68
的润滑油。
2．适用环境温度-20℃ - +80℃。
3．使用润滑油时请在 1OMpa 以下使用。
4．分配器的两个进油口分别与两条供油管路连接，且两侧是贯通的，某一侧的进油口不用时应堵上螺塞。
5．在灰尘大，幅射热高的场合使用，应配备防护罩。
6．给油量的调整：旋动限位器 ④ 上的调整螺钉 ⑤
，可以根据润滑点的实际需要量在最大和最小给油量的范围内调整给油量。调整应在指示杆 ⑥
缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时，给油量已调至最大值。
7．如果想减少一个给油口，可将正面最右端的一对给油口合并，其余给油口不能合并，也不可堵死（堵死一个给油口，对应的另一个也将不出油）。合并的方法为：将螺堵
⑿ 拧出，用螺塞 ⑾ （Rl/4）堵住给油口 ② 或 ③ ，这样给油口 ③ 和 ② 合并为一个给油口，活塞正反向动作均从给油口
③ 或 ② 出油。
■ 订货说明
1． 分配器安装使用环境温度＞+80℃时，应在订货合同中注明，以便供货时使用耐高温油封。
2． 订货标识：如订购公称压力为20MPa，4个给油口，每口每次给油量（最大）为2.5ml的双向出油双向分配器5台，订货标识为：
4SSPQ－L3 双线分配器 JB/ZQ4560－97 5台
