双线分配器VS型
■ 用途
VS型分配器适用于公称压力40 MPa的双线集中润滑系统中，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
该型分配器上下面均有给油口，分配器供油活塞正反向动作一次，上下给油口各排出润滑剂一次。根据给油量不同，该型分配器有3个系列。可以从指示杆的动作直接观察分配器的工作情况。并且可以通过调整螺钉在规定的范围内方便地调整各个给油口的油量。上下油口之间预制了油口合二为一的装置，可以方便地调整给油口数目。

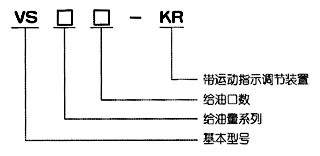

■ 型号说明
■ 技术参数
|
型号
|
系列
|
公称压力
MPa
|
动作压力
MPa
|
额定给油量
ml/循环
|
给油口数
|
调整螺丝每圈调整量ml
|
|
VSN－KR
|
N
|
40
|
≤1.5
|
0~1.15
|
1~8
|
0.05
|
|
VSG－KR
|
G
|
≤1.2
|
0~2.3
|
0.10
|
|
VSL－KR
|
L
|
≤1.0
|
0~5
|
0.15
|
■ 使用须知
1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 使用介质为润滑油时，请在20MPa以下使用。
4． 在灰尘大，幅射热高的场合使用应配备防护罩。
5． 给油量的调整：旋动限位器上的调整螺钉，可以根据润滑点的实际需要在最大和最小的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时，给油量已调至最大值。

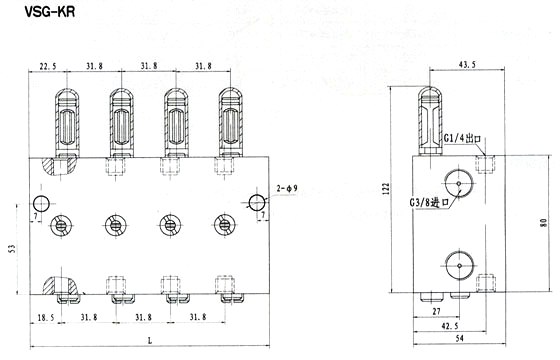

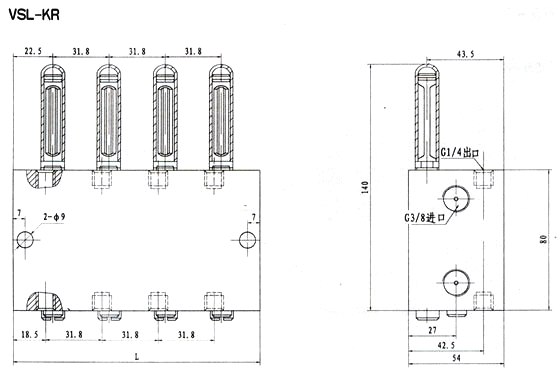

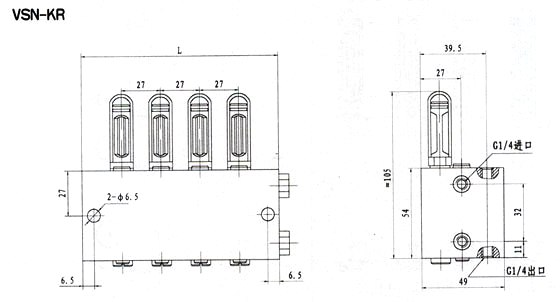

■ 外形及安装尺寸
|
型号
|
L
|
型号 |
L |
型号 |
L |
|
VSN2-KR
|
48
|
VSG2-KR
|
44.5
|
VSL2-KR
|
44.5 |
|
VSN4-KR
|
75
|
VSG4-KR |
76
|
VSL4-KR
|
76
|
|
VSN6-KR |
102 |
VSG6-KR |
108 |
VSL6-KR |
108 |
|
VSN8-KR
|
129
|
VSG8-KR |
140
|
VSL8-KR |
140
|
■ 订货说明
1． 分配器安装使用温度＞+80℃时，应在订货合同中注明，以便供货时使用耐高温油封。
2． 订货标识：VSG6－KR 双线分配器 10台
