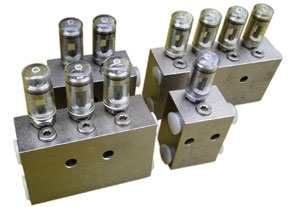

双线分配器DSPQ－L型

　　■ 用途
　　DSPQ型分配器适用于公称压力为20 MPa的双线集中润滑系统中，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
　　该型分配器的给油口在底部，分配器的供油活塞正反向动作均从给油口排油，系统工作一个循环（即二条供油管各供油一次）各给油口排油两次。根据给油量的不同，该型分配器有4个系列。可以从上部指示杆的动作直接观察分配器的工作情况，并且可以通过调整螺钉在规定的范围内方便地调整各个给油口的给油量。

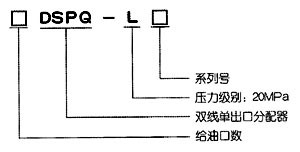

　　■ 型号说明　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　■ 技术参数

型　号		公称压力　　MPa	动作压力 　　MPa	给油口数	每口每次　　给油量ml		调整螺丝每转一圈的调整量ml	损失量　　ml	重量　kg
标准型号	原型号				最大	最小
1DSPQ－L1	DV－31H	20	≤1.5	1	1.2	0.2	0.06	0.50	0.8
2DSPQ－L1	DV－32H			2					1.4
3DSPQ－L1	DV－33H			3					1.8
4DSPQ－L1	DV－34H			4					2.3
1DSPQ－L2	DV－41H			1	2.5	0.6	0.10	0.55	1.0
2DSPQ－L2	DV－42H			2					1.9
3DSPQ－L2	DV－43H			3					2.7
4DSPQ－L2	DV－44H			4					3.2
1DSPQ－L3	DV－51H		≤1.2	1	5.0	1.2	0.15	0.63	1.4
2DSPQ－L3	DV－52H			2					2.4
3DSPQ－L3	DV－53H			3					3.5
4DSPQ－L3	DV－54H			4					4.6
1DSPQ－L4	DV－61H			1	14.0	3.0	0.68	0.63	2.4
2DSPQ－L4	DV－62H			2					4.2

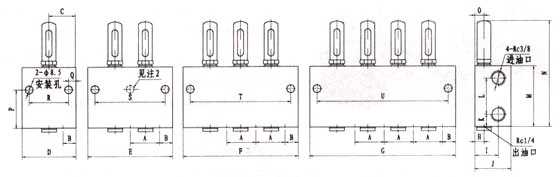

　　■ 外形及安装尺寸

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U
L1	29	8	22.5	44	73	102	131	11	27	38	11	42	64	104	11	41	36.5	24	-	29	58
L2	31	9.5	25	50	81	112	143	11	29	40	11	54	76	125	11	48	10	30	61	92	123
L3	37	9.5	28	53	90	127	164	14	34	45	13	57	83	138	14	53	10	33	70	107	144
L4	46	10	33	62	108	-	-	29	45	57	16	57	89	149	20	56	10	42	88	-	-

注：1) 1DSPQ-L1型分配器的尺寸P为39，尺寸Q为10。
　　2) 2DSPQ-L1型分配器只有一个安装孔，如图所示。
　　■ 使用须知
　　1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）或粘度等级大于N68的润滑油。
　　2． 适用环境温度-20℃~+80℃。
　　3． 使用润滑油时请在10MPa以下使用。
　　4． 分配器的两个进出口分别与两条供油管路连接，且两侧是贯通的某一侧的进油口不用时应堵上螺塞。
　　5． 如果某个给油口不使用，将该给油口用螺塞封堵即可。
　　6． 在灰尘大，幅射热高的场合使用，应配备防护罩。
　　7． 给油量的调整：旋动限位器上的调整螺钉，可以根据润滑点的实际需要在最大和最小给油量的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时，给油量已调至最大值。
　　■ 订货说明
　　1． 分配器安装使用温度＞+80℃时应在订货合同中注明，以便供货时使用耐高温油封。
　　2． 订货标识：
　　如订购公称压力为20MPa，4个给油口，每口每次给油量（最大）为1.2ml的单向出油双线分配器5台，订货标识为：
　　4DSPQ－L1　双线分配器　JB/ZQ4560－97　5台。
