单线递进式分配器KJ、KM、KL型

　　■ 特点
　　KJ、KM、KL型单线递进式分配器，是由中碳合金结构钢制造的供给体、端部体和3～8片根据设计需要所确定选择吐出量和吐出口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面，在上面还设置有预备出口，各中间体的出油口内均装有止回阀，能彻底防止因润滑点背压作用而产生润滑剂的逆流，保证了各 吐出口的吐出量定量、准确。
　　KM、KL、KJ系列单线递进式分配器适用于润滑点密集，耗脂量不同,给油频率的单线集中润滑系统中，组成子、母式分配系统实现分区控制进行润滑的场合。
　　■ 型号说明　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　■ 吐出口标记说明
　　T：为基本标准型，有二个出口分别从中间体两侧出油。
　　S：只有一个出口（T型二出口相通），油量是T型的二倍，左侧或右侧出油均可。
　　LC：没有左出口，从进油方向看左侧出口与邻接的后一片出口合并油量。
　　RC：没有右出口，从进油方向看右侧出口与邻接的后一片出口合并油量。
　　2C：没有出口，左右出口与邻接的后一片出口合并油量。
　　■ 技术参数

型式	活塞种类	给油量 ml/循环	吐出口数	最高压力
KJ	5T	0.082	2	14MPa 7MPa 油
	5S	0.164	1
	10T	0.164	2
	10S	0.328	1
	15T	0.246	2
	15S	0.492	1
KM	10T	0.164	2	21MPa 10MPa 油
	10S	0.328	1
	15T	0.246	2
	15S	0.492	1
	20T	0.328	2
	20S	0.656	1
	25T	0.410	2
	25S	0.820	1
	30T	0.492	2
	30S	0.984	1
	35T	0.574	2
	35S	1.148	1
KL	25T	0.410	2	21MPa 10MPa 油
	25S	0.820	1
	50T	0.820	2
	50S	1.640	1
	75T	1.230	2
	75S	2.460	1
	100T	1.640	2
	100S	3.280	1
	125T	2.050	2
	125S	4.100	1
	150T	2.460	2
	150S	4.920	1

　　适用介质为锥入度≥265（25℃，150g）1/10mm的润滑脂或粘度等级大于N120的润滑油； 适用环境温度-10℃～+80℃。
　　■ 动作说明

	1、通过润滑泵加压送出的润滑剂，经供给口流入按图示箭头方向分别推动活塞A、B、C动作。此时活塞A、C左腔在油压的作用下处在右位不动，活塞C右腔进入压力油开始向或移动。		2、流入的润滑剂推动活塞C向左移动，左腔的润滑剂压向NO.1吐出口，经外部配管送向润滑点。当活塞C运动至左极限时活塞B右腔开始进入润滑剂。
	3、流入的润滑剂推动活塞B向左移动，左腔的润滑剂压向NO.2吐出口，经外部配管送向润滑点。当活塞B运动至左极限时活塞A右腔开始进入润滑剂。		4、流入的润滑剂推动活塞A向左移动，左腔的润滑剂压向NO.3吐出口，经外部配管送向润滑点。当活塞A运动至左极限时活塞C右腔开始进入润滑剂。
	5、流入的润滑剂推动活塞C向右移动，右腔的润滑剂压向NO.4吐出口，经外部配管送向润滑点。当活塞C运动至右极限时活塞B左腔开始进入润滑剂。		6、流入的润滑剂推动活塞B向右移动，右腔的润滑剂压向NO.5吐出口，经外部配管送向润滑点。当活塞B运动至右极限时活塞A左腔开始进入润滑剂。
	7、流入的润滑剂推动活塞A向右移动，右腔的润滑剂压向NO.6吐出口，经外部配管送向润滑点。当活塞A运动至右极限时，返回到初始1状态，继续重复上述动作。

　　■ 外形尺寸

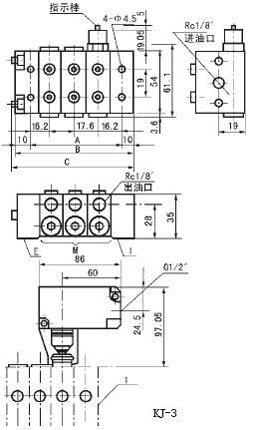

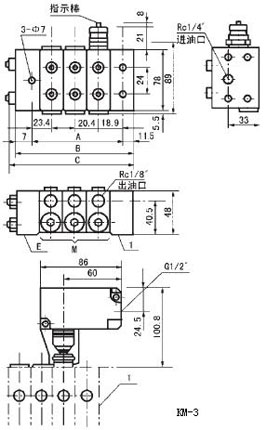

KJ-5不带循环指示器和循环开关 形式 组合 片数 A B C 供给口径 吐出口径 最大吐出口数 重量kg I M E KJ-3 1 3 1 67.6 87.6 91.1 Rc1/8 6 1.3 KJ-4 1 4 1 85.2 105.2 108.7 8 1.5 KJ-5 1 5 1 102.8 122.8 126.3 10 1.8 KJ-6 1 6 1 120.4 140.4 143.9 12 2.0 KJ-7 1 7 1 138 158 161.5 14 2.3 KJ-8 1 8 1 155.6 175.6 179.1 16 2.5	KM-10不带循环指示器和循环开关 形式 组合 片数 A B C 供给口径 吐出口径 最大吐出口数 重量kg I M E KM-3 1 3 1 83.1 101.1 112 Rc 1/4 Rc 1/8 6 2.9 KM-4 1 4 1 103.5 122 133 8 3.5 KM-5 1 5 1 123.9 142.4 153 10 4.0 KM-6 1 6 1 144.3 162.8 173 12 4.6 KM-7 1 7 1 164.7 183.2 194 14 5.2 KM-8 1 8 1 185.1 203.6 214 16 5.7
KL-25不带循环指示器和循环开关 形式 组合片数 A B C 供给口径 吐出口径 最大吐出口数 重量kg I M E KL-3 1 3 1 125.6 141.6 168 Rc3/8 Rc1/4 6 11.1 KL-4 1 4 1 154 170 196 8 13.3 KL-5 1 5 1 182.4 198.4 225 10 15.5 KL-6 1 6 1 210.8 226.8 253 12 17.7 KL-7 1 7 1 239.2 255.2 282 14 19.9 KL-8 1 8 1 267.6 283.6 310 16 22.1

　　■ 超压指示器和溢流指示器：

超压指示器	溢流指示器
安装于分配器的预备出口，当润滑点或管路阻塞时，压力升高超过规定值时，指示器外部销伸出。通过系统发出的故障信号，现场查找指示器有否伸出就可直接查到所阻塞的部位。	安装于环境恶劣易发生阻塞部位的各分配器预备出口上，当润滑点或管路阻塞时，压力异常升高超过规定值时，分配器被阻塞点的所供脂从溢流口向外溢出，经查看溢流点即为被阻塞的故障点。 　　只适用于连续作业部位，不许影响其它分配器动作的场合。
形式 d 设定压力MPa 形式 d 设定压力MPa B1/8-3 R1/8 3 B1/4-3 R1/4 3 B1/8-5 5 B1/4-5 5 B1/8-7 7 B1/4-7 7 B1/8-9 9 B1/4-9 9 B1/8-15 15 B1/4-15 15 B1/8-18 18 B1/4-18 18	形式 d 设定压力MPa 形式 d 设定压力MPa R1/8-5 R1/8 5 R1/4-5 R1/4 5 R1/8-7 7 R1/4-7 7 R1/8-9 9 R1/4-9 9 R1/8-15 15 R1/4-15 15 R1/8-18 18 R1/4-18 18

　　■ 订货说明
　　订货时请用完整的型号标记订购并提供联接示意图
　　如：KM-3(15T+25T2C+30S)R
