手动润滑泵SGZ－8型
■ 用途
该型手动润滑泵是一种人力搬动手柄操作排出润滑脂的小型润滑泵。与双线分配器组成小型干油集中润滑系统。适用于润滑频率低（间隔时间在4小时以上），配管升序不超过25米（DN15），润滑点不超过50点的小型设备上。

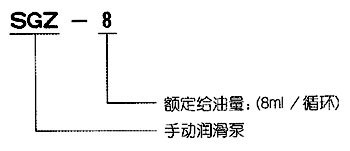

■ 型号说明
■ 技术参数
|
油 泵
|
贮 油 筒
|
|
|
公称压力MPa
|
额定给油量ml/循环
|
柱塞直径mm
|
柱塞行程mm
|
贮油筒容积 L
|
活塞直径mm
|
活塞行程mm
|
加油口螺纹 内/外
|
重量kg
|
|
6.3
|
8
|
16
|
20
|
3.5
|
118
|
355
|
Rc3/8/M33×2
|
24
|
适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）；适用环境温度0~40℃。

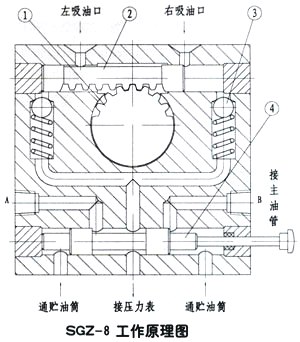

■ 工作原理
SGZ-8
型手动润骨泵主要由贮油筒、过滤网、壳体、齿条柱塞、单向阀、换向阀及压力表等部分组成，结构简单，性能可靠。扳动手把使小齿轮 1
带动齿条柱塞 2
作直线往复运动，当柱塞向图示左端移动时，贮油筒中的油脂通过右吸油口进人右油腔。柱塞返行，将该油腔中的油脂压过单向阀 3
通过换向阀 4 向A或B口供油。此时左腔正在吸油，待柱塞左行时压油。如此反复扳动把手，便源源不断地通过A、B主油管将压力油脂供给各分配器。需要换向时，操纵换向手柄即可，图示位置，泵向
A 管路供油，拉出换向手柄，泵向 B 管路供油。
■ 操作方法
1． 将换向手柄推进至极限位置，主管路A供脂。
2． 扳动手把，压力表指针波动变化，证明系统中分配器正在动作。
3． 压力表指示的压力值持续上升，指针不再波动，证明分配器动作完毕。
4． 拉出换向手柄，主管路B供脂，重复2，3条操作。
5． 推进换向手柄至极限位置，卸除管路压力，手把扳至垂直位置，至此完成一个给油循环。
■ 使用须知
1． 手动润滑泵应垂直安装，泵的上方及周围要留有指示杆上升及补脂操作的空间，需在室外及恶劣环境中使用时，应将其置于防护罩内。
2． 应使用清洁的润滑脂，向贮油筒内补加润滑脂应使加油泵。
3． 泵加油口的过滤网应定期清洗。
4． 贮油筒内无润滑脂不允许操作手柄，应及时补脂，以免吸入空气。
■ 常见故障处理
|
故障现象
|
故障原因
|
排除方法
|
|
泵输出压力上不去
|
1.压力表损坏
2.贮油筒和配管里进入空气
3.单向阀失灵
4.使用时间过长，柱塞过度磨损
|
1.更换压力表 2.打开接口排气 3.清洗单向阀，更换新件 4.更换新备件 |
|
泵输出压力急剧上升
|
1.换向阀换向没有到位
2.管路阻塞
3.分配器动作不良 |
1.换向到位
2.检查管路
3.检查分配器工作情况 |
■ 订货说明
订货标识：SGZ－8 手动润滑泵 JB/ZQ4087-97 2台
