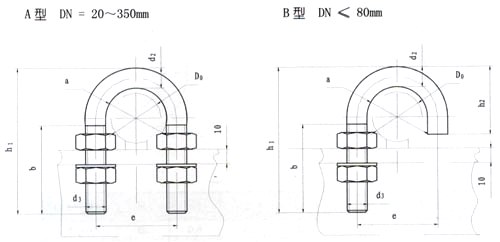

管子卡箍（JB/ZQ4519-97）

a Do 公称通径DN b≥ d102 d3 e h1≥ h2 重量kg/100件
mm in A型 B型
30 25 20 3/4 40 10 M10 40 70 28 9.4 6.8
28
38 32 25 1 48 76 31 10.5 7.7
34
46 38 32 1 1/4 50 56 86 37 12 9
42
52 44.5 40 1 1/2 62 92 40 12.9 9.7
48
64 57 50 2 12 M12 76 109 49 22.2 16.8
60
82 76 65 2 1/2 94 125 57 25.9 19.8
94 89 80 3 106 138 66 28.8 22.4
120 108 100 4 60 16 M16 136 171 — 64 —
114 —
148 133 125 — 164 191 — 72.7 —
140 —
176 159 150 — 192 217 — 83.4 —
168 —
202 194 175 — 218 249 — 95.8 —
228 219 200 — 70 20 M20 248 283 — 169.8 —
282 273 250 — 302 334 — 202.8 —
332 299 300 — 352 385 — 235 —
325 —
378 351 350 — 24 M24 402 435 — 382 —
368 —

标记示例：a=82mm的A型管子卡箍
卡箍 82 JB/ZQ 4519-97
