叠加式单线递进分配器 BDF3-P1.5型
■ 产品概述
BDF3-P1.5型叠加式单线递进分配器适用于公称压力为40MPa的单线集中润滑
系统，直接由供油的压力推动活塞排油，完成向润滑点定量分配润滑脂的功能。作为一种计量给油装置，它靠壳体内部的活塞将由入油口的润滑剂以预定的量可靠的和强制性的分配。
该型分配器为三个活塞同时动作向两个出油口供油，具有出油量大、工作稳定、性价比高的特点，特别适合做母分配器使用。与手动、气动或电动润滑泵相连接可组成简单、费用低廉的小型集中润滑系统，也可与大型集中润滑系统中的单线或双线分配器连接作为辅助分配器进行二级分配。
该型分配器配有接近开关，与电控箱连接，能够实时监控分配器的工作状态。通过接近开关感应分配器指示杆的运动情况，监控分配器的工作状态是否正常，若实际的动作时间与设定的时间不符，则说明分配器或系统出现故障，发出报警信号报警。

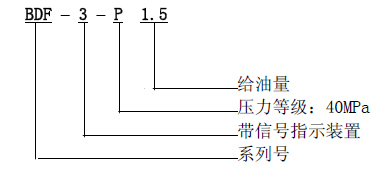

■ 型号说明
■ 技术参数
|
型号
|
公称压力
MPa
|
动作压力
MPa
|
|
每口每次给油量
ml |
重量
kg
|
|
BDF3-P1.5
|
40
|
≤1.5
|
2
|
15
|
11
|
■ 使用须知
1. 适用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI
0#～3#）或粘度等级大于N68的润滑油。
2.适用环境温度-20℃～+80℃。
3.使用润滑油时请在40MPa以下使用。
4.在灰尘大，放热高的场合使用，应配备防护罩。

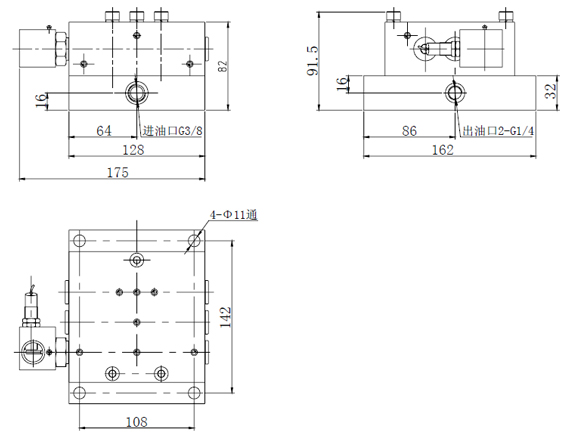

■ 外形及安装尺寸
■ 故障处理
在设备中或任何一个接通的轴承中发生阻塞。首先检查润滑泵是否工作和润滑剂是否给到分配器，打开分配器进
油口接头时润滑剂溢出证明分配器是故障根源。将进口接头接上拧紧，依次打开所属轴承进口的接头，润滑剂溢出，那么这个轴承就是阻塞的轴承。
当分配器出现内阻塞时，首先拆下分配器上部的递进分配器，紧急情况下可按照下列步骤清理。
1、 必须拥有一块干净的工作场地；
2、 用一个大的螺丝刀卸掉活塞孔两端的螺塞；
3、 将活塞用一个软的芯棒（直径小于10mm，尽可能是塑料棒）推出。
4、 将递进分配器体清洗干净并用压缩空气喷吹；
5、 检查递进分配器体内的流道斜孔，可用细铁线（φ1.5mm）；
6、 再次清洗和喷吹递进分配器；
7、 组装清洗好的分配器；
8、 若将上部的递进分配器安装后仍然不出油，那么拆下底部底板进行清洗；
9、 用煤油将底板清洗和喷吹（用毛刷将每个油孔都清洗干净）；
10、用一个手动泵检查重新组装好的分配器，这时分配器的启动压力不能高于2.5MPa。如果想尽办法也不能将动作压力将在2.5MPa以下，那就只好更换上部的递进分配器。
■ 订货说明
1． 订货标识：
BDF3-P1.5 叠加式单线递进分配器 6台
