电气控制箱GDK01型

　　■ 用途
　　适用于 40MPa 双线干油集中润滑系统中，与主机联锁信号接通后，手动控制润滑泵运转，润滑泵向一条主管路供送润滑脂，当两条主管路末端压差达到 5MPa 时，压差开关发出信号，换向阀换向，润滑泵向另一条主管路供送润滑脂。当两条主管路末端压差再次达到 5MPa 时，压差开关再次发出信号，换向阀换向，润滑泵停止，系统完成一个工作周期。
　　该型控制箱为无监控结构，具有重量轻、故障率低、易维护、运行可靠、使用寿命长等特点。
　　■ 外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　■ 标牌内容

序号	标牌内容
1	电源
2	润滑泵运行
3	润滑泵停止
4	启动润滑泵
5	停止润滑泵

　　■ 使用须知
　　1． 适用主电源AC380V，50Hz。
　　2． 适用环境温度-10℃~40℃，湿度90%。
　　3． 周围环境无导电的介质（气体、液体）。
　　4． 垂直安装。
　　5． 电机及电控制箱外壳必须接地。

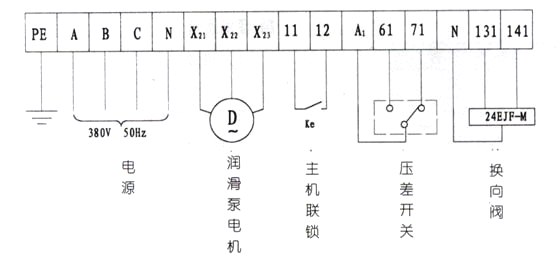

　　■ 外部接线图
　　■ 订货说明
　　订货标识：
　　GDK01　型电气控制箱　1台。
