电气控制箱GDK03型

　　■ 用途
　　适用于40双线干油集中润滑系统中，用于控制润滑泵自动运转。有手动、持续及自动三种工作状态，通过转换开关来切换。
　　1． 手动工作：人工启动润滑泵，系统完成一个工作周期后自动停止。
　　2． 持续工作：润滑泵启动后，系统一个工作周期接一个工作周期连续运行，持续向润滑点供送润滑脂。
　　3． 自动工作：润滑泵启动，系统完成一个工作周期后停止，每隔一个设定的时间间隔后系统自动进行一个工作周期。时间间隔可以从1秒钟到99小时99分钟任意设定。
　　该型电控箱除具备 GDK02 型电控箱的全部功能外，增加了对电动补脂（加油）泵的控制。当贮油器中油位到达下限时，补脂泵自动启动，油位到达上限时，自动停止。
　　■ 外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

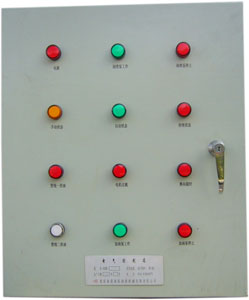

　　■ 标牌内容

序号	标牌内容
1	电源
2	润滑泵运行
3	润滑泵停止
4	手动工作
5	自动工作
6	持续工作
7	电机过载
8	换向超时
9	贮油器油位低
10	加油泵工作
11	加油泵停止

　　■ 使用须知
　　1． 适用主电源AC380V，50Hz。
　　2． 适用环境温度-10℃~40℃，湿度90%。
　　3． 周围环境无导电的介质（气体、液体）。
　　4． 垂直安装。
　　5． 电机及电控制箱外壳必须接地。

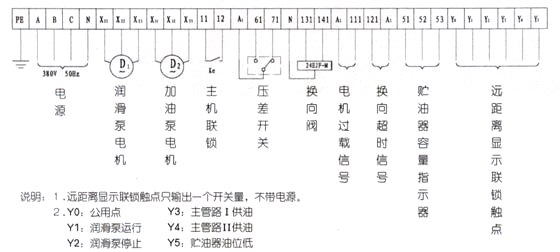

　　■ 外部接线图
　　■ 订货说明
　　订货标识：
　　GDK03　型电气控制箱　2台。
