单线递进式分配器JPQ-K型
■ 用途
JPQ-K 型单线递进分配器适用于单线进行式集中润滑系统中，把润滑剂定
量分配到各个润滑点。
该型分配器有四种形式， JPQ1 和 JPQ2 在进行式集中润滑系统中是串联使用的，也可以用在双线分配器后面进行二级分配。
JPQ3 和 JPQ4 在进行式集中润滑系统中是并联使用的。
分配器由若干片用螺栓连接而成，至少三片，其中有一片起始片（A）和一片终止片（E），其余都是中间片（M）。在 JPQ3 和
JPQ4 中由 VE 片代替 JPQ1 和 JPQ2 中的 E 片， JPQ4
中还增加了控制片（V）。分配器各片（V片除外）都有一个活塞，在 E 片或 VE
片的活塞顶端装有一个运动指示器，以显示活塞运动情况。若运动指示器作一次直线往复运动，即表示与分配器连接的润滑点都得到了一次润骨剂。可以在分配器的运动指示器处安装一个行程开关，用来对润滑系统进行控制和监视。
在 JPQ2 和 JPQ4 二种分配器上可以安装超压指示器，当一个润滑部位堵塞时，超压指示器的指示杆伸出，表示发生故障。
■ 技术参数
|
型 号
|
公称压力 MPa
|
给油量
ml/循环 |
最大允许流量 L/min |
组合片数 |
给油口数 |
进油口 |
给油口 |
控制油口 |
|
JPQ1-K |
16 |
0.07，0.1
0.2，0.3 |
1.0 |
3～12 |
6～24 |
G1/8 |
G1/8 |
- |
|
JPQ3-K |
G1/8 |
|
JPQ2-K |
0.5
1.2，2.0 |
1.5
3.0，5.0 |
G3/8 |
G1/4 |
- |
|
JPQ4-K |
6～24 |
6～14 |
G1/4 |
■ 超压指示器
超压指示器是用来指示给油口连接的二级分配器或润滑点的压力是否正常。当二级分配器或润滑点堵塞时，超压指示器内的指示杆会伸出，表示系统发生故障。
在 JPQ2 和 JPQ4 型分配器中超压指示器是直接装在分配器上的， JPQ1 和 JPQ3
要安装超压指示器，只能安装在有 T 形块的监视管路上。超压指示动作压力有 7MPa （黑色）及 10.5MPa （红色）两种。
■ 使用须知
1． 适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）
或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃ ~ +80℃。
3．
连接各片的螺栓拧紧程度尽量一致，否则会造成活塞不动作。
4． 任何一个给油口堵塞，整个分配器将不动作。
5． 润滑部位的背压特别高时，应在该管路上增设单向阀。

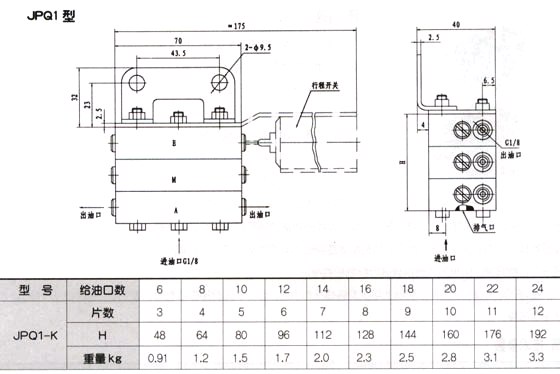

■ 外形及安装尺寸（更多型号请点击查看）
■ 订货说明
● 订货标识说明
订货时须注明产品型号，组合片数，活塞一个行程的给油量、给油口连接方式的标记字母成示意图。
每组递进式分配器都可用示意图表示，从示意图中可以反映出给油片数，每活塞行程给油量、给油口的纵向和横向导通情况。
只有 JPQ2 和 JPQ4 的中间片（M）和终止片（E 或 VE）中才有纵向导通。在给油口纵向导通时，要把片内的一个螺纹销取掉，并把不用的那个给油口堵住。
每种型号的中间片和终止片都有横向导通，在给油口横向导通时，要把相邻的片之间的垫片取掉，并把不用的那个给油口堵住。
特别要注意的是由一个活塞分配的润骨剂并不是从该活塞所在的片的给油口排出，而是朝进口方向与其相邻的一片的给油口排出。起始片（A）中活塞分配的润滑剂是从终止片的给油口排出的。
用示意图订货时，在进油口箭头旁要把每个润滑循环的需油量标注上（每个润滑循环的需油量=所有活塞行程给油量之和的 2
倍），每个给油口的总给油量也要标注。每个润滑循环的需油量应与各个给油口总给油量的和相等。
给油口连接方式的标记字母有 3 个， A 表示给油口， B 表示该片中的两个给油口纵向导通，而且此给油口堵住。C
表示相邻两片的给油口横向导通，而且此给油口堵住。可以有 2 个、 3
个或更多的给油口横向导通，被横向导通的给油口中只需一个给油口排油，其他的给油口都应堵住。
每片的给油口连接方式用两个字母表示，左边的字母表示上给油口连接方式，右边的字母表示下给油口连接方式，在两个字母前注明每活塞行程给油量。
如0.07ml用007表示，1.2ml用12表示，2.Oml用20表示。每活塞行程给油量是0.2ml时，02可省略不标。

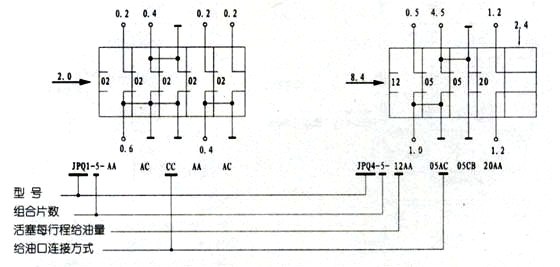

标记实例
● 超压指示器需单独订货，必要时用示意图说明。
● 行程开关需单独汀货，如需安装行程开关应在汀货合同中说明。
