单线递进式分配器JPQ-L型

　　■ 用途
　　JPQ-L型递进式分配器在双线集中润滑系统中作为二级分配器，经过双线分配器定量分配后输出的润滑剂再输入递进式分配器进行二次分配后送往各个润骨点。
　　 适用于润滑点密集且给油量相同的场合。从一级分配器的工作情况即可确定二级递进式分配器动作与否，便于检查。只要向递进式分配器供油，各个给油口即顺序循环出油。分配器的左右两侧均有给油口，给油口内装有单向阀，在润滑点背压高及管线长的情况下也能可靠给油。通过集合块联结合并给油口，可以增大给油量或减少给油口数，易于系统配管。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　■ 技术参数

型　号	给油口数	公称压力　　MPa	动作压力 MPa	额定给油量 ml/循环	重量 kg
6JPQ-L0.16	6	20	1.2	0.16	1.7
8JPQ-L0.16	8				1.7
10JPQ-L0.16	10				2.3
12JPQ-L0.16	12				2.3

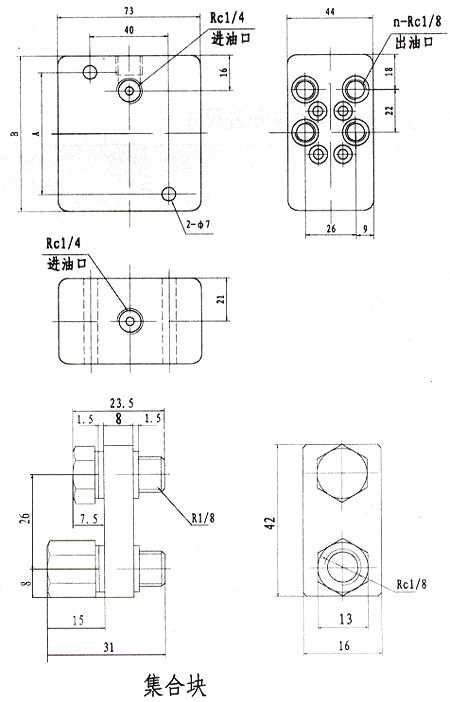

　　■ 外形尺寸

　

型号	原型号	n	A	B
6JPQ-L0.16	LV-106C	6	56	70
8JPQ-L0.16	LV-108C	8	56	70
10JPQ-L0.16	LV-110C	10	78	92
12JPQ-L0.16	LV-112C	12	78	92

　　■ 使用说明
　　1． 适用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）。
　　2． 任何一个给油口堵塞，整块分配器都不能动作，给油。
　　3． 需要把给油量提高一倍或减少给油口数时，请使用集合块，需另行订货：T320-2。
　　■ 订货说明
　　订货标识：8JPQ-L0.16　递进分配器 JB/ZQ4561-97　5台。
