双线分配器SJQ型
■ 用途
SJQ型双线分配器适用于公称压力为 1OMpa
的双线干油集中润滑系统中，在两条供油管交替的供油压力作用下动作，直接由供油的压力推动活塞排油，完成向各个润滑点定量分配润滑剂的功能。
该型分配器的给油口在分配器底部，分配器供油活塞正反向动作均从此给油口排油。根据给油量不同，该型分配器有 4
个系列。可以从上部指示杆的动作直接观察分配器的工作情况，并且可以调节调整螺钉在规定的范围内方便地调整各个给油口的给油量。
该型分配器一般用于老设备维修，新设计的润滑系统建议尽量不采用。
■ 型号说明
■ 技术参数
|
型 号
|
给油口数 |
公称压力 MPa
|
每口每次给油量ml |
重量 kg |
|
系列 |
min |
max |
|
SJQ-11 |
1 |
10 |
1 |
0.5 |
2 |
0.8 |
|
SJQ-21 |
2 |
1.3 |
|
SJQ-31 |
3 |
1.9 |
|
SJQ-41 |
4 |
2.5 |
|
SJQ-12 |
1 |
2 |
1.5 |
5 |
1.4 |
|
SJQ-22 |
2 |
2.4 |
|
SJQ-32 |
3 |
3.4 |
|
SJQ-42 |
4 |
4.5 |
|
SJQ-13 |
1 |
3 |
3 |
10 |
2.4 |
|
SJQ-23 |
2 |
4.5 |
|
SJQ-14 |
1 |
4 |
12.5 |
25 |
4.1 |

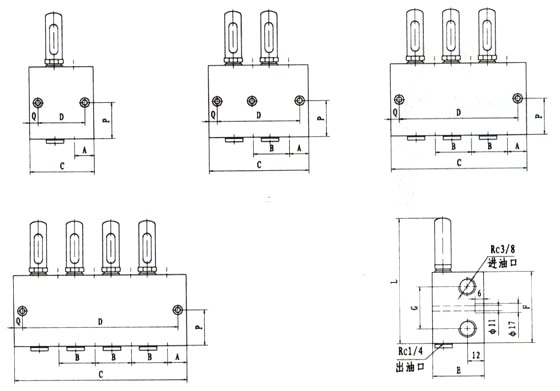

■ 外形安装尺寸
■ 使用须知
1． 适用介质为锥入度≥220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）。
2． 适用环境温度-20℃~+80℃。
3． 分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不用时应堵上螺塞。
4． 如果某个给油口不使用，将该给油口用螺塞封堵即可。
5． 在灰尘大，幅射热高的场合使用，应配备防护罩。
6．
给油里的调整：旋动限位器上的调整螺钉可以根据润滑点的实际需要在最大和最小的范围内调整给油量。调整应在指示杆缩回去的状态下进行，调整完毕应将锁紧螺丝拧紧。出厂时给油量已调至最大值。
■ 订货说明
订货标识：SJQ-31 双线分配器 5台。
