升降式大流量风动加油泵 SQB－250/6.3型
■ 用途
该型加油泵用于向电动润滑泵贮油器补脂或直接向机械设备需要润滑的部位注入润滑脂。特别适合于要求加脂量大、速度快的场合。
■ 特点
该型加油泵压缩空气为动力，直接从标准油脂桶（200L装）内吸取润滑脂，压油活塞将桶内的油脂与外界隔开，避免了油脂的二次污染，同时将油脂压向吸油口，桶内的油脂几乎百分之百被吸出，利用率高。该型泵流量大、压力高、工作可靠、操作简便。

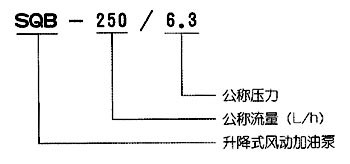

■ 型号说明
■ 技术参数
|
型 号
|
公称压力 MPa
|
公称流量 L/h
|
工作气压 MPa
|
活塞回缩最小气压 MPa
|
|
SQB－250/6.3
|
6.3
|
200
|
0.4~0.6
|
0.15
|
适用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI 0#~3#）。
■ 使用须知
1. 进气管路中必须安装截止阀和气源处理三大件（过滤、减压、油雾器），使气动泵获得洁净、稳压、带油雾状的压缩空气。
2. 建议供气量调定在泵工作频率不超过35次/分为宜。
3. 置换油脂桶时，注意保持压油活塞清洁，以免污染油脂。

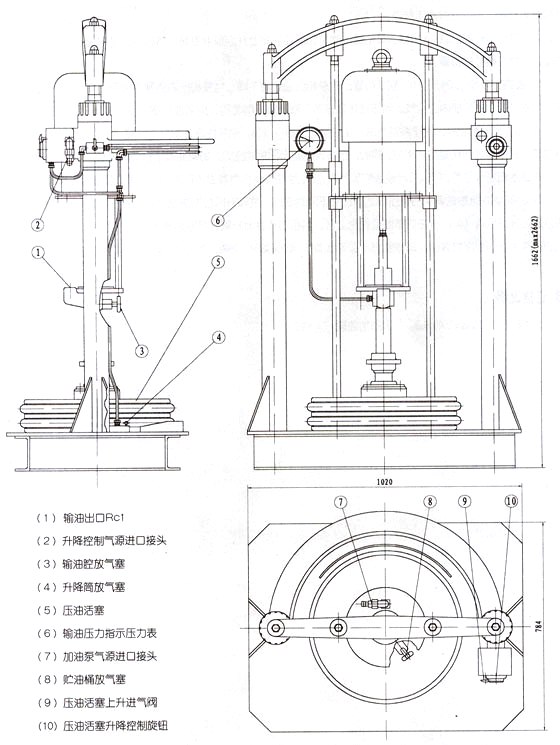

■ 外形及安装尺寸
■ 操作方法
1．将泵房来的压缩空气通过像胶软管分别与升降控制气源进口接头（2）和加油泵气源进口接头（7）连接，并装好截止阀，可以随时启闭气源。
2．旋转升降控制旋钮（10）到 S
位置，使泵和压油活塞上升到极限位置，然后将贮满油脂的标准油捅放置在底座上，靠在限位的位置。
3．旋转升降控制旋钮（10）到 J
位置，使泵和压油活塞下降。当泵和压油活塞下降至油捅上口时，旋松贮油捅放气塞（8），排除桶内的空气。当压油活塞渐渐下降贴紧油脂面时，旋紧放气塞，旋转升降控制旋钮到
T 位置。
4．打开气路截止阀，使压缩空气进入加油泵进气接头（7），油泵柱塞开始上下往复运动，油脂从输油口（1），通过高压软管输送到需要加油部位。同时，压力表（6）指示出输油压力。如果油泵工作而输油口（1）没有油脂输出，说明油泵内有剩余空气，可以打开输油腔放气塞（3）。当油脂从放气塞溢出时关闭放气塞，油脂即会从输油口输出。
5．当整桶油脂输送完毕后，压油活塞已经下降到底部，旋转升降控制旋钮（10）到 S
位置，同时用手按住压油活塞上升进气阀（9），压油活塞即会快速上升，当压油活塞上升离开标准油捅上口时，松手关闭上升气阀（9），压油活塞上升到极限位置时，取掉空捅，重新放置贮满油脂的标准捅，按上述方法重复操作。
■ 订货说明
订货标识：SQB－250/6.3 风动加油泵 1台。
