单线递进式分配器SSV型
■ 用途
适用于公称压力为 30Mpa
以下小型干油或稀油集中润滑系统中，作为一种计量给油装置。在供油压力作用下，活塞依次动作，将入口进入的润滑剂定量地分配到润滑点。该型分配器左右两侧均有给油口，给油口之间合并非常方便，与各种润滑泵可以组成小型集中润滑系统，也可以用于大型集中润滑系统中，在单线或双线分配器后作为二级分配器。
■ 型号说明
■ 技术参数
|
型 号
|
给油口数 |
公称压力 MPa
|
动作压力
MPa |
额定给油量 ml/循环 |
进油口 |
重量 |
|
SSV-6 |
6 |
30 |
≤1.5 |
0.2 |
G1/8 |
1.1 |
|
SSV-8 |
8 |
1.5 |
|
SSV-10 |
10 |
2.0 |
|
SSV-12 |
12 |
2.5 |

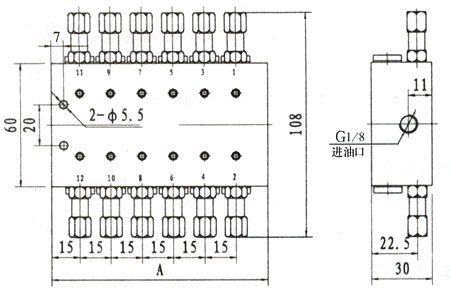

■ 外形及安装尺寸
■ 使用须知
1． 适用介质为锥入度≥260（25℃，150g）1/10mm的润滑脂（NLGI 0#~2#）或粘度等级大于N68的润滑油。
2． 适用环境温度-20℃~+80℃。
3． 在系统中推荐最多通过两级来进行润滑剂的分配。
4． 给油口 1 和 2 不允许封闭。
5． 第一级主分配器给油口后建议装设单向阀。
6． 各给油口必须正确装人塞环，保证旁路斜孔口严实密封。反之，若要封闭该给油口则必须将塞环取出。
7． 分配器两侧各给油口接管装卸时，为方便装拆工具的使用，应从每侧上部或下部开始，依次逐一进行。
8． 任何一个给油口堵塞，整个分配器将不动作。

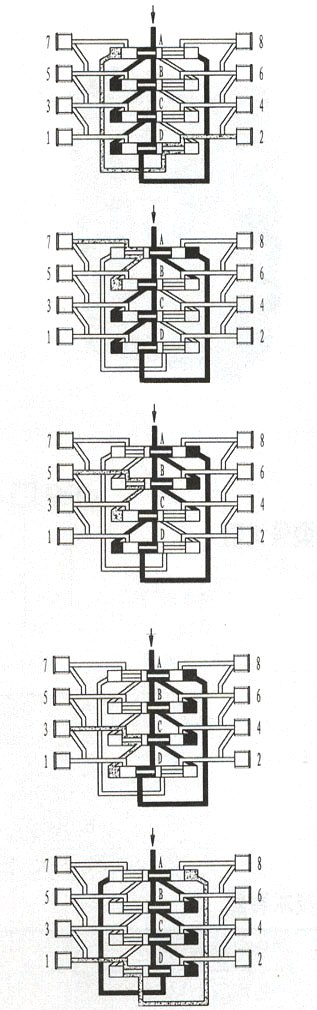

■ 动作说明
润滑剂以箭头方向进入分配器到达活塞 A 的右端。活塞 A 在润滑剂压力作用下向左侧运动。位于活塞 A
左端的润滑剂通过壳体内部通道被压送到给油口 2，并从此通过润滑管道到达摩擦位置。
当活塞 A 到达左侧终端位置后，通向活塞 B 右端的连接通道打开。润滑剂流动到活塞 B 右端并推动其向左侧运动。位于活塞 B
左端的润滑剂通过壳体内部通道被压送到给油口 7。
当活塞 B 到达左侧终端位置后，通向活塞 C 右端的连接通道打开，润滑剂在压力的作用下流动到活塞 C
的右端并推动其向左运动。位于活塞 C 左端的润滑剂通过壳体内部通道被压送到给油口 5。
同理，润滑剂在压力的作用下流动到活塞 D 的右端，并推动其向左运动。位于活塞 D 左端的润滑剂从给油口 3 输出。
当活塞 D 到达左侧终端位置后，通向活塞 A 左端的通道打开，润滑剂在压力的作用下流动到活塞 A
的左端并推动其向右运动。位于活塞 A 右端的润滑剂通过壳体内部通道被压送到给油口 1 。
同理，活塞 B 至 D 依次向右运动，完成一个给油周期。只要有压力润滑剂输人，各给油口即可不停地依次排出润滑剂。

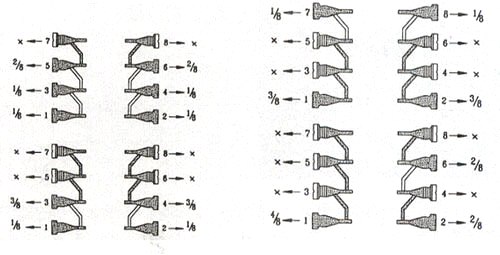

■ 组合给油
分配器各相邻两给油口之间有一个斜孔贯通，平时接管时用青铜质塞环将斜孔封闭。如果去掉其中一个塞环并用螺塞（G1/8）将该给油口封闭，则润滑油从下一序号给油口排出，使后者所接润滑点在一次循环中得到双倍油量。
（参照下图范例连接）
■ 订货说明
1． 如需要进行给油口合并，在订货合同中应给出明确要求。
2． 订货标识：SSV-10 单线递进分配器 5台。
