■ 产品说明
　　XDJB-N 型电动加油泵是我公司自行开发研制的一种新型加油泵，具有工作压力高、体积小、重量轻、加油方便、操作简单等特点，主要适用于润滑周期较长或润滑点分散的机械设备。特别适合港口、码头、油田、运输机械使用。
　　还可配备胶管、注油装置及电缆组成多种形式电动润滑泵装置，符合润滑频率低、润滑点少、给油量大且不便于采用集中润滑的机械，进行润滑。加油装置有多种形式，平油嘴、加油枪、快速接头或根据实际需要制定其他形式。
　　为避免加油泵工况恶劣，灰尘进入贮油器内对润滑脂造成污染，将贮油桶盖的结构设计为双层。
　　■ 特点
　　（1）、 体积小、重量轻、易于运输；
　　（2）、 工作压力高、输出油量大、工作稳定；
　　（3）、 加油装置形式多样，应用加油场合广泛；
　　（4）、 结构简单、功能完善、具有较高的性价比；
　　（5）、 加油迅速、工作效率高；
　　（6）、 使用寿命长、安全系数高；

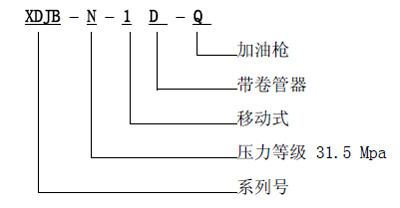

　　■ 型号说明 　
 　　
　　■ 技术参数

　　适用介质为锥入度不低于310（25℃，150g）1/10mm的润滑脂（NLGL0#~1#）。
　　■ 工作原理
　　减速电机及轴固定在壳体上，电机驱动轴带动偏心轮转动，偏心轮转动的同时活塞1做上下往复运动，致使钢筒内容积不断发生变化产生压力差，贮油桶内的润滑脂在压力差的作用下，被吸入钢筒内，活塞1连续做上下往复运动，将润滑脂由贮油桶内输送到出油口处。活塞1向下运动时，止回阀2与单向阀3打开，润滑脂在大气压力的作用下进入活塞筒内，完成一次吸油过程；活塞向上运动时，止回阀2与单向阀3关闭，钢筒内容积减小，储存在活塞筒内的润滑脂将出油口处的单向阀打开，完成一次压油过程。

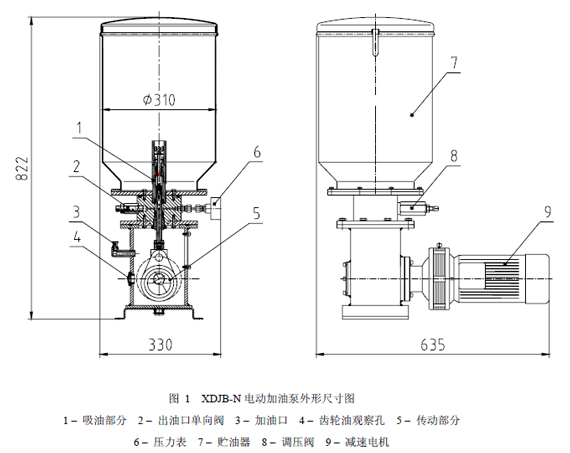

　　■ 外形及安装尺寸

　　■ 电动加油泵的类型
　　XDJB-N电动加油泵根据其工作形式，可分为移动式和固定式。

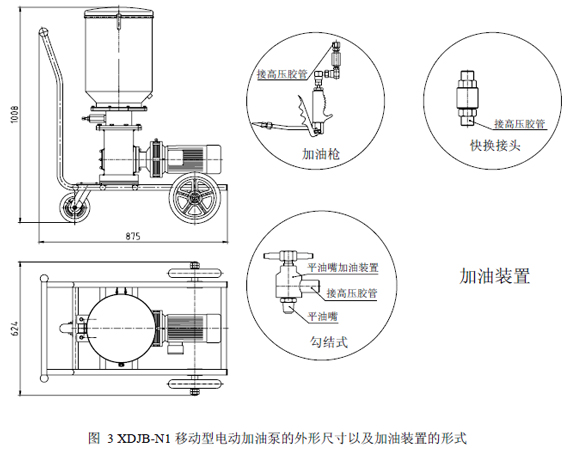

　　1 移动式
　　适用于距离较近的润滑点润滑，其型号为XDJB-N1。具有工作稳定可靠、加油迅速、体积小、重量轻、操作简单方便等优点。并且泵出口处可根据用户需求配置各种长度的卷管器与各种形式的加油装置。外形尺寸与加油装置形式如图

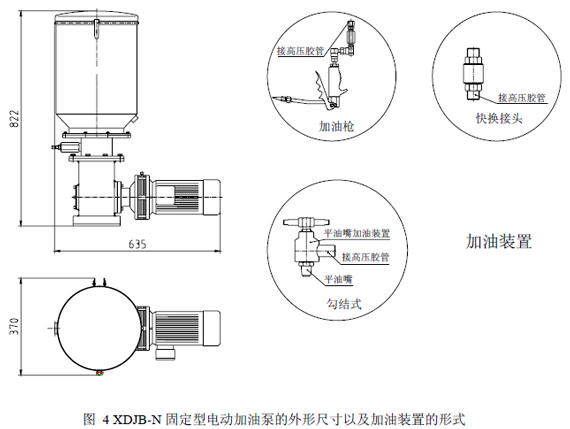

　　2 固定式
　　适用于长距离的润滑点润滑，其型号为XDJB-N，具有工作稳定可靠、给油量准确、操作简单方便、重量轻、体积小、寿命长、维护方便。并且泵出口处可根据用户需求配置各种长度的卷管器与各种形式的加油装置。外形尺寸与加油装置形式如图

　　■ 使用须知
　　（1）、必须使用洁净的润滑脂，含有杂质的润滑脂会造成加油泵的故障甚至损坏；
　　（2）、经常性的加油，保证充足的润滑脂；
　　（3）、调压阀的设定压力可以在0～31.5MPa范围内调节，调节螺钉旋入压力升高，旋出压力降低。使用时不能超过公称压力（31.5MPa）；
　　（4）、接线时必须牢固接地；
　　（5）、使用前，须在壳体内注入N220齿轮油，齿轮油加入至油标中位以上；
　　（6）、按季节选择使用润滑脂，一般冬季用0#锂基脂，春、夏、秋季节选用0#、1#锂基脂。
　　■ 常见故障的诊断和排除

　　■ 订货说明
　　1． 移动式电动加油泵装置，带卷管器和加油枪
　　XDJB-N1-D-Q　移动式电动加油泵装置　1套
　　2． 固定式电动加油泵装置，带卷管器和加油枪
　　XDJB-N-D-Q　固定式电动加油泵装置　1套。
